Осевые взрывозащищенные вентиляторы ЕB Ex-ATEX

Осевые взрывозащищенные вентиляторы ЕB Ex-ATEX

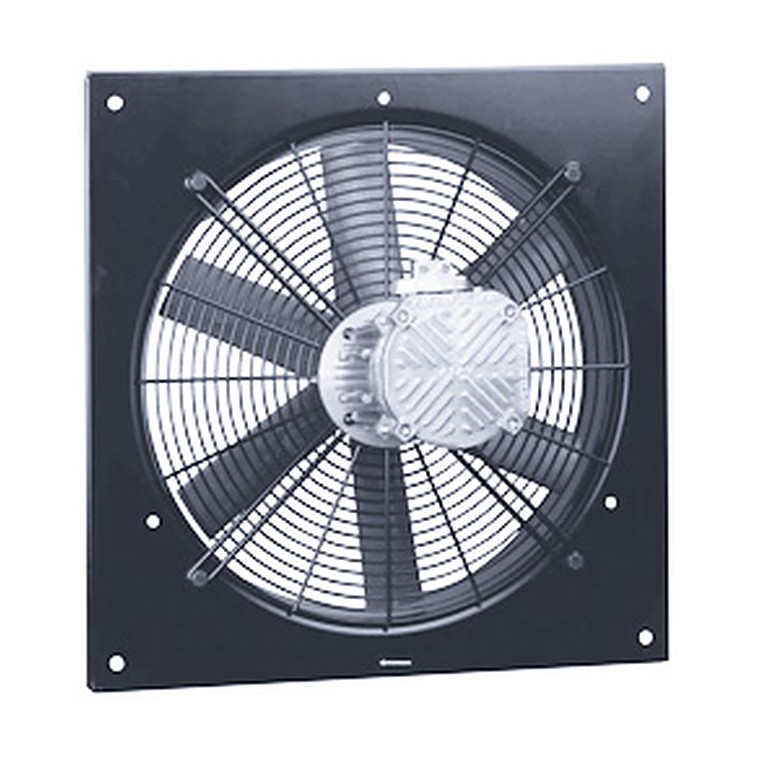

Осевые взрывозащищенные вентиляторы типа ЕB Ex-ATEX предназначены для установки на стене или панелях. Они оснащены взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора и защитная решётка изготовлен из стали, с защитным порошковым покрытием. Для обеспечения требования взрывозащищенности крыльчатка вентилятора изготовлена искробезопасной из самозатухающего полимера и проходит статическую и динамическую балансировку. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями ГОСТ 52350.0-2005, ГОСТ 52350.14-2006 и обеспечивают повышенный уровень безопасности, соответствующий маркировке взрывозащиты 1ExdIIСТ4.

Установка

Вентиляторы можно устанавливать в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов не допускается.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата. Автомат должен соответствовать категории помещения, в котором он установлен.

Аксессуары

Инерционные и защитные решётки, другие вентиляционные принадлежности.

Технические характеристики

Тип вентилятора	Напря- жение, В/Гц	Номиналь- ная мощ- ность, Вт	Ток, А	Частота вращ., об/мин	Макс. t, °C	Уровень шума, дБ(А)*	Вес, кг		Схема эл. подклю- чения
EB 25 4M Ex-ATEX	230/50	120	0,70	1460	40	55	10	1ExdllCT4	9
EB 25 4T Ex-ATEX	400/50	100	0,39	1460	40	55	9	1ExdllCT4	8
EB 30 4M Ex-ATEX	230/50	140	0,75	1400	40	59	10	1ExdllCT4	9
EB 30 4T Ex-ATEX	400/50	125	0,40	1430	40	59	9	1ExdllCT4	8
EB 35 4M Ex-ATEX	230/50	160	0,80	1350	40	62	11	1ExdllCT4	9
EB 35 4T Ex-ATEX	400/50	150	0,42	1400	40	63	10	1ExdllCT4	8
EB 40 4M Ex-ATEX	230/50	180	0,85	1290	40	65	12	1ExdllCT4	9
EB 40 4T Ex-ATEX	400/50	180	0,43	1350	40	66	11	1ExdllCT4	8
EB 50 4M Ex-ATEX	230/50	210	1,00	1200	40	70	14	1ExdllCT4	9
EB 50 4T Ex-ATEX	400/50	230	0,45	1270	40	72	13	1ExdllCT4	8

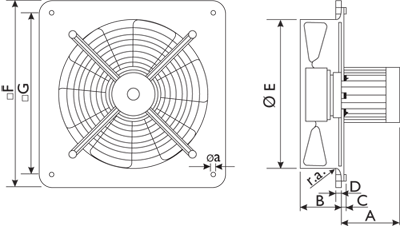

Размеры, мм

Тип вентилятора	A	B	C	D	ØE	F	G	r.a	Øa
EB 25 4M Ex-ATEX	205	70	9	8	260	340	290	15	7
EB 25 4T Ex-ATEX	205	70	9	8	260	340	290	15	7
EB 30 4M Ex-ATEX	205	70	9	10	312	390	340	15	9
EB 30 4T Ex-ATEX	205	70	9	10	312	390	340	15	9
EB 35 4M Ex-ATEX	205	85	10	12	365	460	410	15	9
EB 35 4T Ex-ATEX	205	85	10	12	365	460	410	15	9
EB 40 4M Ex-ATEX	205	85	10	12	415	510	460	15	11
EB 40 4T Ex-ATEX	205	85	10	12	415	510	460	15	11
EB 50 4M Ex-ATEX	205	90	10	15	515	630	580	15	11
EB 50 4T Ex-ATEX	205	90	10	15	515	630	580	15	11

Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
