Приточные установки Компакт 516В3 EC3

Приточные установки Компакт 5

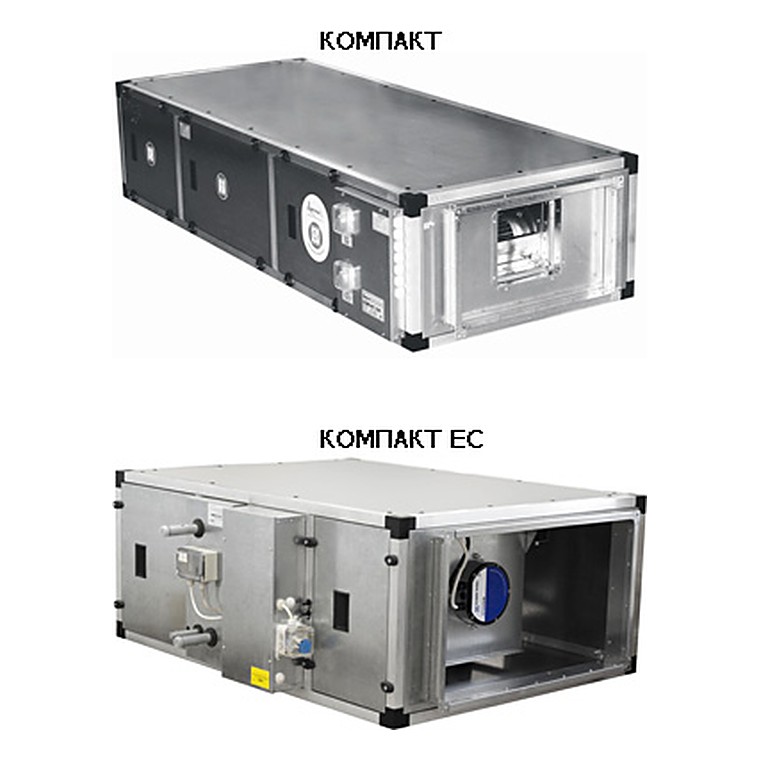

Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае. В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-5 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-5 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления. Системы управления и защиты Для управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:

• поддержание заданной температуры приточного воздуха;
• регулирование скорости вращения вентилятора;
• управление приводом регулирующего вентиля;
• управление приводом воздушной заслонки;
• защита электродвигателя вентилятора от перегрева и короткого замыкания;
• защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
• защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
• при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
• контроль работы двигателя вентилятора;
• контроль загрязнения фильтра;
• сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).

Установки с электрическим калорифером оснащены двухступенчатой защитой от перегрева. Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха. Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы. Монтаж Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя. Аксессуары Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.

Технические характеристики

Модель	Напряжение, В/Ф	Мощность	Мощность	Вес, кг
		нагревателя*, кВт	вентилятора, кВт
Компакт 51В2	400/3	78,4	2,2	171
Компакт 51В3	400/3	114,7	2,2	173
Компакт 51В4	400/3	142,4	2,2	175
Компакт 52В2	400/3	78,4	2,2	171
Компакт 52В3	400/3	114,7	2,2	173
Компакт 52В4	400/3	142,4	2,2	175
Компакт 510В2 EC1	230/1	78,4	1,3	131
Компакт 510В3 EC1	230/1	114,7	1,3	134
Компакт 510В4 EC1	230/1	142,4	1,3	136
Компакт 516В2 EC3	400/3	78,4	2,5	131
Компакт 516В3 EC3	400/3	114,7	2,5	134
Компакт 516В4 EC3	400/3	142,4	2,5	136

Размеры, мм

Модель	A	B	C	D	E	F	G	H	I	Ød**
Компакт 51В2	640	980	1500	800	500	530	42	1095	455	1"
Компакт 51В3	640	980	1500	800	500	530	43	1095	455	1"
Компакт 51В4	640	980	1500	800	500	520	65	1095	455	1"
Компакт 52В2	640	980	1500	800	500	530	42	1095	455	1"
Компакт 52В3	640	980	1500	800	500	530	43	1095	455	1"
Компакт 52В4	640	980	1500	800	500	520	65	1095	455	1"
Компакт 510В2 EC1	640	980	1225	800	500	515	42	1100	455	1"
Компакт 510В3 EC1	640	980	1225	800	500	515	43	1100	455	1"
Компакт 510В4 EC1	640	980	1225	800	500	505	65	1100	455	1"
Компакт 516В2 EC3	640	980	1225	800	500	515	42	1100	455	1"
Компакт 516В3 EC3	640	980	1225	800	500	515	43	1100	455	1"
Компакт 516В4 EC3	640	980	1225	800	500	505	65	1100	455	1"
